Con Trượt Vuông THK SHS30LR

Con Trượt Vuông Là Gì?

Con trượt vuông là một bộ phận dẫn hướng tuyến tính giúp tạo ra chuyển động thẳng mượt mà, chính xác và ổn định trong các hệ thống cơ khí, máy CNC, robot công nghiệp hay thiết bị tự động hóa. Cấu trúc gồm hai phần chính là thanh trượt (ray) và con trượt (block) với bi thép chuyển động tuần hoàn bên trong. So với con trượt tròn, con trượt vuông có khả năng chịu tải tốt hơn, độ cứng cao hơn và giúp hạn chế độ rung lắc trong quá trình vận hành, mang lại hiệu suất làm việc tối ưu.

Tìm Hiểu Về Thương Hiệu THK

THK là thương hiệu hàng đầu thế giới đến từ Nhật Bản, nổi tiếng trong lĩnh vực sản xuất linh kiện cơ khí chính xác. Được thành lập từ năm 1971, THK là nhà tiên phong phát minh ra cơ cấu dẫn hướng tuyến tính (Linear Motion Guide) – công nghệ được ứng dụng rộng rãi trong ngành chế tạo hiện đại. Với tiêu chuẩn sản xuất khắt khe, công nghệ tiên tiến và quy trình kiểm định nghiêm ngặt, các sản phẩm THK luôn đảm bảo độ chính xác, độ bền và độ tin cậy vượt trội.

Thương hiệu THK hiện là lựa chọn hàng đầu của nhiều tập đoàn lớn trong các ngành: cơ khí chính xác, tự động hóa, hàng không, và công nghiệp bán dẫn.

Bảng Giá Của Con Trượt Vuông THK SHS

Model	Giá	Model	Giá	Model	Giá	Model	Giá	Model	Giá	Model	Giá
SHS15V	838.000	SHS15LV	1.011.000	SHS15R	851.000	SHS15LR1SS	1.011.000	SHS15C	798.000	SHS15LC	1.011.000
SHS20V	958.000	SHS20LV	1.277.000	SHS20R	1.064.000	SHS20LR1SS	1.490.000	SHS20C	958.000	SHS20LC	1.277.000
SHS25V	1.277.000	SHS25LV	1.490.000	SHS25R	1.277.000	SHS25LR1SS	1.490.000	SHS25C	1.277.000	SHS25LC	1.490.000
SHS30V	1.649.000	SHS30LV	1.702.000	SHS30R	1.490.000	SHS30LR1SS	1.915.000	SHS30C	1.649.000	SHS30LC	1.702.000
SHS35V	2.128.000	SHS35LV	2.234.000	SHS35R	1.756.000	SHS35LR1SS	2.022.000	SHS35C	2.128.000	SHS35LC	2.234.000
SHS45V	2.766.000	SHS45LV	3.618.000	SHS45R	2.766.000	SHS45LR1SS	3.245.000	SHS45C	2.766.000	SHS45LC	3.618.000
SHS55V	4.043.000	SHS55LV	4.416.000	SHS55R	4.203.000	SHS55LR1SS	4.894.000	SHS55C	4.043.000	SHS55LC	4.416.000
SHS65V	5.746.000	SHS65LV	7.022.000			SHS65LR1SS	7.076.000	SHS65C	5.746.000

Cấu Trúc Và Tính Năng Của Con Trượt Vuông THK SHS30LR

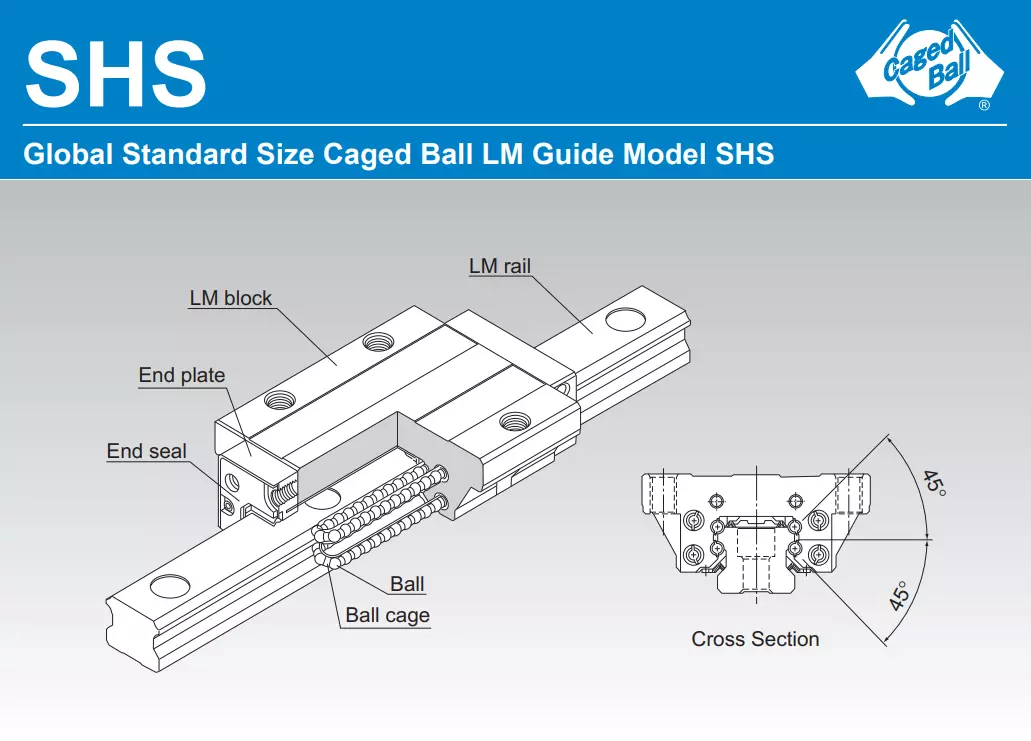

Cấu Trúc Tiếp Xúc 4 Hướng 90°

Model Con Trượt Vuông THK SHS30LR được thiết kế với kết cấu bi tiếp xúc bốn hướng 90°, giúp chịu tải đồng đều theo cả bốn phương (trên, dưới, trái, phải). Nhờ đó, con trượt có thể hoạt động ổn định ngay cả khi chịu tải trọng lệch hoặc rung động mạnh.

Vật Liệu Và Gia Công Chính Xác Cao

Toàn bộ thân trượt và ray của Con Trượt Vuông THK SHS30LR được làm từ thép hợp kim chịu nhiệt, chống mài mòn, được xử lý nhiệt và mài phẳng chính xác. Hệ thống bi thép được chế tạo bằng công nghệ mài siêu tinh (super-finishing), đảm bảo chuyển động êm ái, không rung và giảm tiếng ồn khi vận hành.

Hệ Thống Bi Tuần Hoàn Kín

Cơ cấu tuần hoàn bi của Con Trượt Vuông THK SHS30LR được thiết kế khép kín hoàn toàn, giúp các viên bi di chuyển liên tục, giảm ma sát và tránh rơi bi khi tháo lắp. Đồng thời, thiết kế này giúp duy trì chuyển động ổn định trong thời gian dài và hạn chế bụi bẩn xâm nhập.

Tích Hợp Nắp Che Bụi Và Rãnh Tra Dầu

Hai đầu con trượt có phớt cao su chống bụi (end seal), ngăn tạp chất và kéo dài tuổi thọ bi. Ngoài ra, Con Trượt Vuông THK SHS30LR còn được tích hợp lỗ tra dầu bôi trơn ở hai bên, giúp việc bảo dưỡng trở nên nhanh chóng và thuận tiện hơn.

Độ Chính Xác Và Ổn Định Cao

Nhờ thiết kế chính xác, Con Trượt Vuông THK SHS30LR mang lại chuyển động êm, không rung, độ sai lệch cực nhỏ, phù hợp với các ứng dụng yêu cầu độ chính xác cao như máy đo, máy khắc laser, hoặc thiết bị quang học.

Thiết Kế Linh Hoạt – Dễ Dàng Lắp Đặt

Model này có kích thước tiêu chuẩn quốc tế, tương thích với nhiều loại ray THK cùng hệ. Người dùng có thể dễ dàng thay thế, mở rộng hoặc bảo trì mà không cần điều chỉnh phức tạp.

Thông Số Kỹ Thuật Của Con Trượt Vuông THK SHS30LR

Ứng Dụng Của Con Trượt Vuông THK SHS30LR

Con trượt vuông THK SHS30LR là dòng sản phẩm được thiết kế hướng đến các ứng dụng đòi hỏi độ chính xác, độ ổn định và khả năng chịu tải cao. Nhờ cấu trúc tiếp xúc bốn hướng 90° và hệ thống bi tuần hoàn kín, SHS30LR có thể vận hành ổn định trong điều kiện tải trọng nặng hoặc tốc độ cao mà vẫn đảm bảo độ chính xác tuyệt đối.

🔧 Trong Máy CNC Và Máy Gia Công Cơ Khí

Trong các máy CNC, con trượt vuông đóng vai trò dẫn hướng chính, giúp bàn máy hoặc đầu cắt di chuyển mượt mà và chính xác trên trục X, Y, Z. Con Trượt Vuông THK SHS30LR giúp giảm rung, tăng độ ổn định khi gia công, đặc biệt khi cắt vật liệu cứng hoặc ở tốc độ cao.

🤖 Trong Hệ Thống Robot Tự Động Hóa

Robot công nghiệp hoặc robot gắp linh kiện thường yêu cầu chuyển động lặp lại với sai số cực thấp. Con Trượt Vuông THK SHS30LR đáp ứng hoàn hảo yêu cầu này nhờ độ cứng cao và độ ổn định trong quá trình chuyển động, đảm bảo robot di chuyển mượt, chính xác, không bị lệch hướng theo thời gian.

🏥 Trong Thiết Bị Y Tế Và Thiết Bị Quang Học

Các thiết bị như máy chụp X-quang, máy đo tọa độ, thiết bị phân tích quang học cần chuyển động tuyến tính cực kỳ chính xác và êm ái để không ảnh hưởng đến kết quả đo. Cấu trúc của Con Trượt Vuông THK SHS30LR giúp loại bỏ dao động vi mô, đảm bảo độ ổn định cao trong các phép đo hoặc thao tác tinh vi.

🖨️ Trong Dây Chuyền Sản Xuất Và Máy Đóng Gói

Trong lĩnh vực tự động hóa sản xuất, Con Trượt Vuông THK SHS30LR thường được lắp trong băng chuyền, máy cắt, máy đóng gói, máy in nhãn, giúp các cơ cấu di chuyển ổn định, hạn chế mài mòn và giảm thời gian dừng máy.

Nhờ tính linh hoạt và độ tin cậy cao, Con Trượt Vuông THK SHS30LR không chỉ được dùng trong công nghiệp nặng mà còn được ứng dụng trong các hệ thống cơ điện tử nhỏ gọn, máy in 3D, thiết bị kiểm tra điện tử, mang lại hiệu quả vượt trội trong nhiều lĩnh vực khác nhau.

Lợi Ích Khi Sử Dụng Con Trượt Vuông THK SHS30LR

Việc lựa chọn Con Trượt Vuông THK SHS30LR mang lại nhiều giá trị thực tế cho cả nhà sản xuất lẫn người sử dụng nhờ vào độ chính xác, độ bền và khả năng vận hành ổn định trong thời gian dài.

✨ Hiệu Suất Làm Việc Vượt Trội

Cấu trúc bi tiếp xúc 4 hướng giúp giảm ma sát, cho phép con trượt di chuyển nhẹ và chính xác hơn. Nhờ vậy, năng lượng tiêu hao thấp hơn, máy vận hành êm ái và đạt tốc độ cao mà không gây rung lắc.

✨ Độ Chính Xác Duy Trì Lâu Dài

SHS30LR có khả năng duy trì độ chính xác tuyến tính trong thời gian dài mà không cần điều chỉnh thường xuyên. Điều này đặc biệt quan trọng với các thiết bị đo lường hoặc robot tự động, nơi sai số dù nhỏ cũng ảnh hưởng đến toàn bộ quy trình sản xuất.

✨ Tuổi Thọ Cao – Bảo Trì Dễ Dàng

Với lớp mạ chống gỉ, phớt chắn bụi và hệ thống tuần hoàn bi kín, con trượt hoạt động ổn định trong môi trường có bụi, dầu hoặc độ ẩm cao. Người dùng chỉ cần bảo dưỡng định kỳ đơn giản là có thể duy trì hiệu suất trong nhiều năm sử dụng.

✨ Tương Thích Và Linh Hoạt Cao

THK SHS30LR có kích thước tiêu chuẩn quốc tế, tương thích với nhiều loại ray THK cùng series và có thể thay thế trực tiếp cho các model tương tự của hãng khác. Điều này giúp tiết kiệm chi phí nâng cấp, thay thế mà không cần thay đổi toàn bộ hệ thống cơ khí.

✨ Giảm Chi Phí Vận Hành Tổng Thể

Nhờ độ bền cao, tuổi thọ dài và yêu cầu bảo trì thấp, Con Trượt Vuông THK SHS30LR giúp doanh nghiệp giảm chi phí bảo dưỡng, giảm thời gian dừng máy và tăng năng suất sản xuất. Đây chính là yếu tố then chốt khiến sản phẩm này được ưa chuộng trong các dây chuyền công nghiệp hiện đại.

Cách Lựa Chọn Con Trượt Vuông Phù Hợp

Khi lựa chọn con trượt vuông, có một số yếu tố quan trọng cần xem xét để đảm bảo rằng bạn chọn được sản phẩm phù hợp với nhu cầu của mình:

1. 1. Tải Trọng: Xác định tải trọng mà con trượt sẽ phải chịu đựng trong quá trình sử dụng. Điều này giúp bạn chọn được con trượt có khả năng chịu tải phù hợp.
   2. Độ Chính Xác: Tùy thuộc vào yêu cầu độ chính xác của ứng dụng, chọn con trượt có độ chính xác phù hợp để đảm bảo hiệu suất làm việc.
   3. Môi Trường Làm Việc: Xem xét các điều kiện môi trường mà con trượt sẽ hoạt động, chẳng hạn như nhiệt độ, độ ẩm, và sự tiếp xúc với hóa chất. Điều này giúp chọn được con trượt có khả năng chống chịu phù hợp.
   4. Kích Thước và Kiểu Dáng: Đảm bảo rằng con trượt bạn chọn có kích thước và kiểu dáng phù hợp với hệ thống hiện có của bạn.

Hướng Dẫn Bảo Dưỡng Con Trượt Vuông THK

Để đảm bảo con trượt vuông THK hoạt động bền bỉ và hiệu quả, việc bảo dưỡng định kỳ là rất quan trọng:

1. 1. Kiểm Tra Định Kỳ: Thường xuyên kiểm tra tình trạng của con trượt và các bộ phận liên quan để phát hiện sớm các dấu hiệu hư hỏng hoặc mài mòn.
   2. Bôi Trơn Định Kỳ: Đảm bảo hệ thống bôi trơn hoạt động hiệu quả và bổ sung dầu bôi trơn khi cần thiết để giảm ma sát và mài mòn.
   3. Làm Sạch: Giữ cho con trượt và đường ray sạch sẽ, loại bỏ bụi bẩn và các chất cặn bã có thể ảnh hưởng đến hiệu suất hoạt động.
   4. Kiểm Tra Khối Trượt: Đảm bảo các viên bi hoặc con lăn trong khối trượt không bị mài mòn hoặc hư hỏng.

Con trượt vuông THK là một giải pháp lý tưởng cho các hệ thống cần độ chính xác cao và độ bền vượt trội. Với những tính năng và lợi ích vượt trội, THK không chỉ đáp ứng được các yêu cầu khắt khe của ngành công nghiệp mà còn mang lại giá trị kinh tế và hiệu suất cao cho các doanh nghiệp. Việc lựa chọn và sử dụng con trượt vuông THK sẽ giúp bạn nâng cao hiệu quả sản xuất, giảm thiểu chi phí bảo trì và đảm bảo hoạt động ổn định cho hệ thống của mình.
