Con Trượt Vuông THK SHW-CR | SHW12CRM, SHW12HRM, SHW14CRM, SHW17CRM, SHW21CR, SHW27CR, SHW35CR, SHW50CR

Con Trượt Vuông THK SHW-CR | SHW12CRM, SHW12HRM, SHW14CRM, SHW17CRM, SHW21CR, SHW27CR, SHW35CR, SHW50CR

THK Co., Ltd. là một công ty lớn của Nhật Bản chuyên sản xuất các linh kiện máy móc (thanh trượt – con trượt, vitme bi, vòng bi – bạc đạn,…). Con trượt vuông THK (THK rail) được thiết kế với nhiều mẫu mã thông số khác nhau như: HRS, SHS, SR, SSR, SRS-G, SRS.

Con trượt vuông THK (THK SHW rail) mã SHW có nhiều kích cỡ, kích thước và đa dạng thông số kĩ thuật nên ứng dụng của con trượt vuông THK (THK rail) rộng rãi và thích hợp với nhiều thiết bị, máy móc công nghiệp.

Tìm Hiểu Về Thương Hiệu THK

THK Co., Ltd. là một công ty Nhật Bản cung cấp các phần tử và mô-đun máy móc trong lĩnh vực cơ khí chế tạo, robot và tự động hóa. Trụ sở chính ở Tokyo. Kể từ khi được thành lập vào tháng 4 năm 1971, công ty đã phát triển thành một công ty quốc tế.

Năm 1972, THK trở thành công ty đầu tiên trên thế giới phát triển phương pháp chuyển động thẳng với tiếp điểm lăn và bắt đầu sản xuất và bán các thanh dẫn hướng tuyến tính (thanh dẫn đường ray định hình) với thương hiệu LM Guide. Trong kỹ thuật cơ khí và trong sản xuất các hệ thống và nhà máy cơ điện tử, các thanh dẫn tuyến tính này cho phép cải thiện đáng kể độ chính xác và tốc độ, đồng thời giảm chi phí lắp ráp và năng lượng.

Với các thanh dẫn hướng tuyến tính, máy công cụ và rô bốt công nghiệp có thể thực hiện các chuyển động siêu chính xác và các thiết bị sản xuất chất bán dẫn có thể hoạt động trong phạm vi submicron. Trong thời gian gần đây, thanh dẫn tuyến tính không chỉ được sử dụng trong kỹ thuật cơ khí và tự động hóa, mà còn trong công nghệ đường sắt, hàng không vũ trụ, thiết bị y tế và thiết bị giải trí.

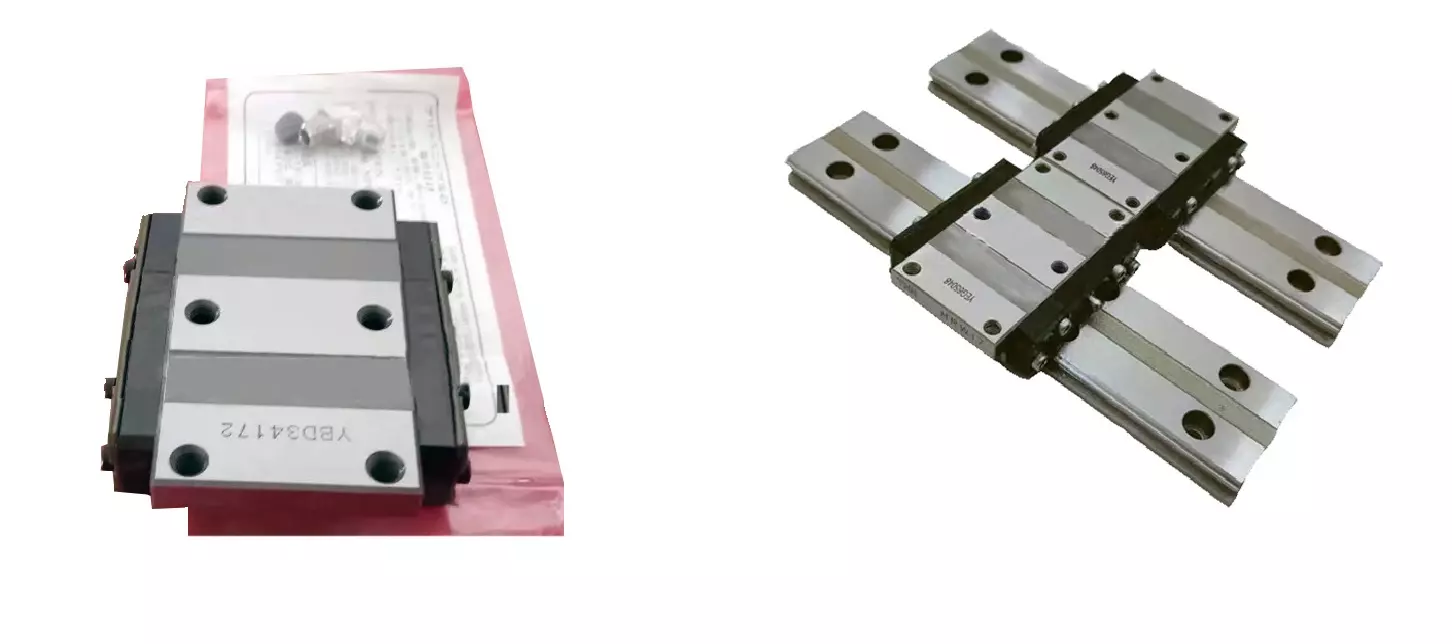

Con trượt THK SHW là gì?

Con trượt THK SHW là linh kiện có khí không thể thiếu trong hệ thống dẫn hướng với khả năng tịnh tiến trơn tru, êm mượt và hoạt động chính xác trên thanh trượt vuông giúp cho việc ứng dụng các thiết bị , máy móc tự động hóa trong ngành cơ khí dễ dàng.

Con trượt THK SHW được sử dụng phổ biến trong ngành công nghiệp với múc độ phủ sóng cao và độ hiệu quả cao đem lại năng suất lớn trong ngành cơ khí.

Cấu Trúc Và Tính năng chính của dòng SHW-CR

[Tải trọng ngang bằng 4 chiều]

Mỗi hàng bóng được đặt ở góc tiếp xúc 45 sao cho tải định mức tác dụng lên khối LM đồng đều theo bốn hướng (hướng tâm, hướng tâm ngược và hướng bên)
Hướng dẫn được sử dụng trong tất cả các hướng và trong các ứng dụng rộng rãi.

[Khả năng tự điều chỉnh]

Khả năng tự điều chỉnh thông qua cấu hình từ trước ra trước của cung tròn độc đáo của THK rãnh (bộ DF) cho phép hấp thụ lỗi lắp ngay cả khi tải trước, do đó đạt được chính xác cao, chuyển động thẳng mượt mà.

[Kích thước tiêu chuẩn toàn cầu]

SHW được thiết kế để có kích thước gần giống như kích thước của Hướng dẫn Full Ball LM kiểu HSR,mà THK với tư cách là nhà tiên phong của hệ thống chuyển động thẳng đã phát triển và thực tế là một kích thước tiêu chuẩn toàn cầu

[Loại thép không gỉ cũng có sẵn]

Một loại đặc biệt có khối LM, thanh ray LM và quả bóng được làm bằng thép không gỉ cũng có sẵn. Chỉ áp dụng cho các mẫu từ 15 đến 25.

Mã sản phẩm con trượt vuông THK  (THK SHW ) được nghiên cứu và phát triển để chống chọi với môi trường công nghiệp nặng nên có nhiều tính năng chống hao mòn, chống gỉ.

con trượt vuông THK  (THK SHW ) có đặc tính kĩ thuật vượt trội sau:
•    Đa dạng kích cỡ, kích thước;
•    Chống rỉ sét;
•    Độ chịu tải cao và chịu lực tốt;
•    Đặc biệt, đối với môi trường công nghiệp nặng có khả năng chống ăn mòn.

Thông Số Kỹ Thuật Của Con Trượt Vuông THK SHW-CR

Model No.	Outer dimensions			Basic load rating		Detail specifications	CAD		Dimensional drawing
				Radial			2D (DXF)	3D
	Height M	Width W	Length L	Dynamic rating C	Static rating C0
	mm	mm	mm	kN	kN
SHW 12CRM	12	30	37	4.31	5.66
SHW 12HRM	12	30	50.4	5.56	8.68
SHW 14CRM	14	40	45.5	7.05	8.98
SHW 17CRM	17	50	51	7.65	10.18
SHW 21CR	21	54	59	8.24	12.8
SHW 27CR	27	62	72.8	16	22.7
SHW 35CR	35	100	107	35.5	49.2
SHW 50CR	50	130	141	70.2	91.4

Ứng Dụng Của Con Trượt Vuông THK SHW-CR Vào Các Ngành Công Nghiệp

Trong môi trường công nghiệp, máy móc hoạt động liên tục trong ngày đòi hỏi con trượt vuông THK có những tính năng vượt trội để ứng dụng trong ngành công nghiệp:
•    Máy móc bán dẫn;
•    Máy móc lắp ráp PCB;
•    Thiết bị y tế;
•    Máy móc cánh tay robot;
•    Máy móc đo độ chính xác;
•    Máy móc tự động nhỏ gọn;
•    Máy móc có cơ chế tịnh tiến trượt thu nhỏ.
