Máy điện tim là gì? Nguyên lý hoạt động
Trong lĩnh vực y tế hiện đại, máy điện tim (ECG) là một trong những thiết bị chẩn đoán quan trọng giúp bác sĩ phát hiện sớm các bệnh lý liên quan đến tim mạch. Thiết bị này được sử dụng rộng rãi tại bệnh viện, phòng khám và cả trong các chương trình kiểm tra sức khỏe định kỳ.
Vậy máy điện tim là gì và nguyên lý hoạt động của máy điện tim ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Máy điện tim là gì?
Máy điện tim (Electrocardiograph – ECG hoặc EKG) là thiết bị y tế dùng để ghi lại hoạt động điện của tim theo thời gian. Các tín hiệu điện này được thu nhận thông qua các điện cực gắn trên cơ thể bệnh nhân, sau đó được chuyển đổi thành biểu đồ điện tim (ECG) hiển thị trên màn hình hoặc in ra giấy.
Biểu đồ điện tim cho phép bác sĩ đánh giá:
Nhịp tim nhanh hay chậm
Rối loạn nhịp tim
Thiếu máu cơ tim
Nhồi máu cơ tim
Phì đại buồng tim
Các bất thường dẫn truyền trong tim
Nhờ khả năng ghi nhận hoạt động điện của tim một cách nhanh chóng và chính xác, máy điện tim trở thành thiết bị không thể thiếu trong chẩn đoán tim mạch.

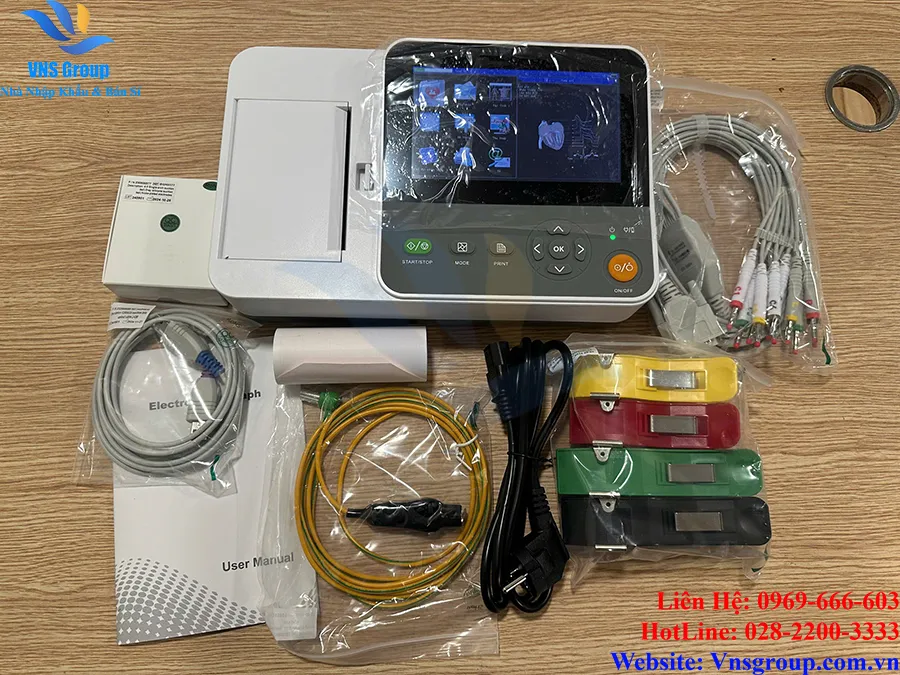

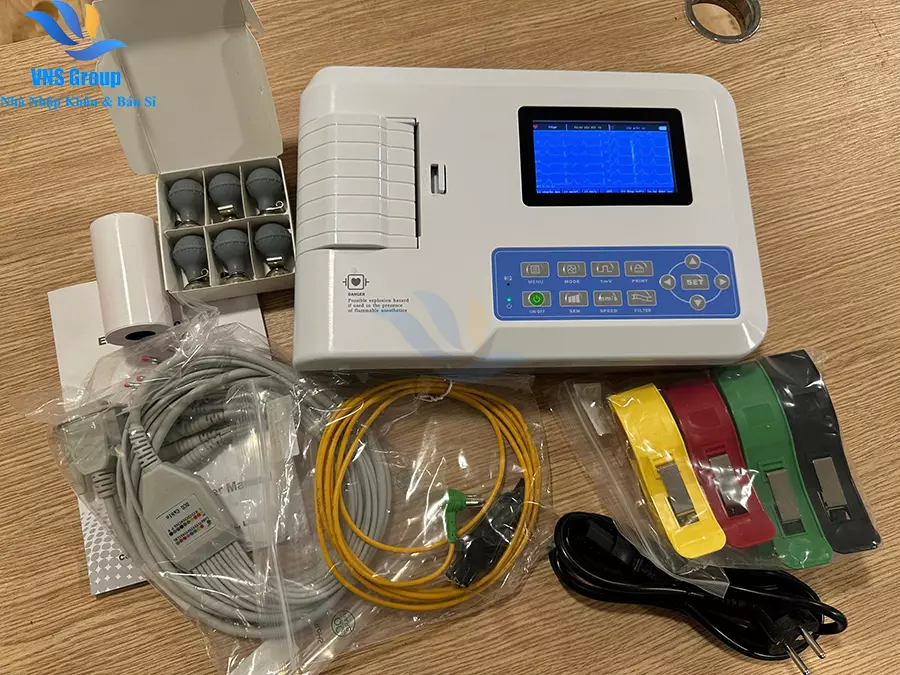

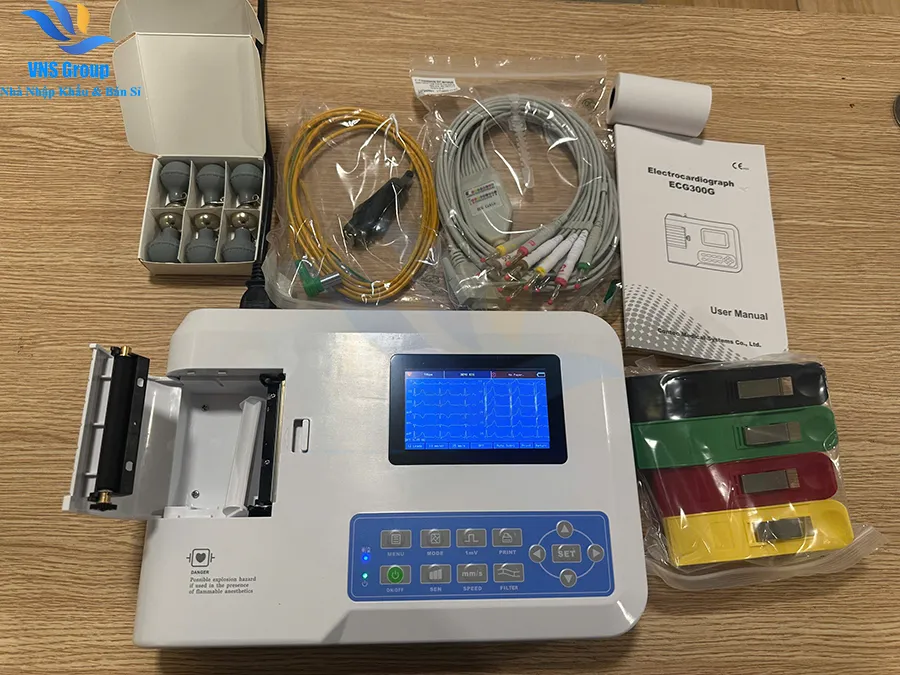

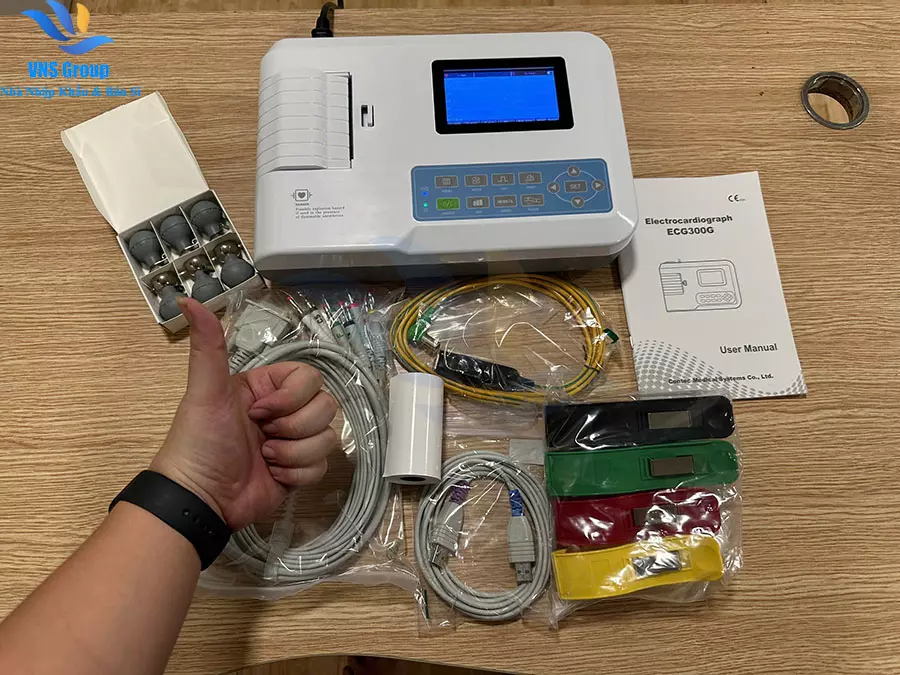

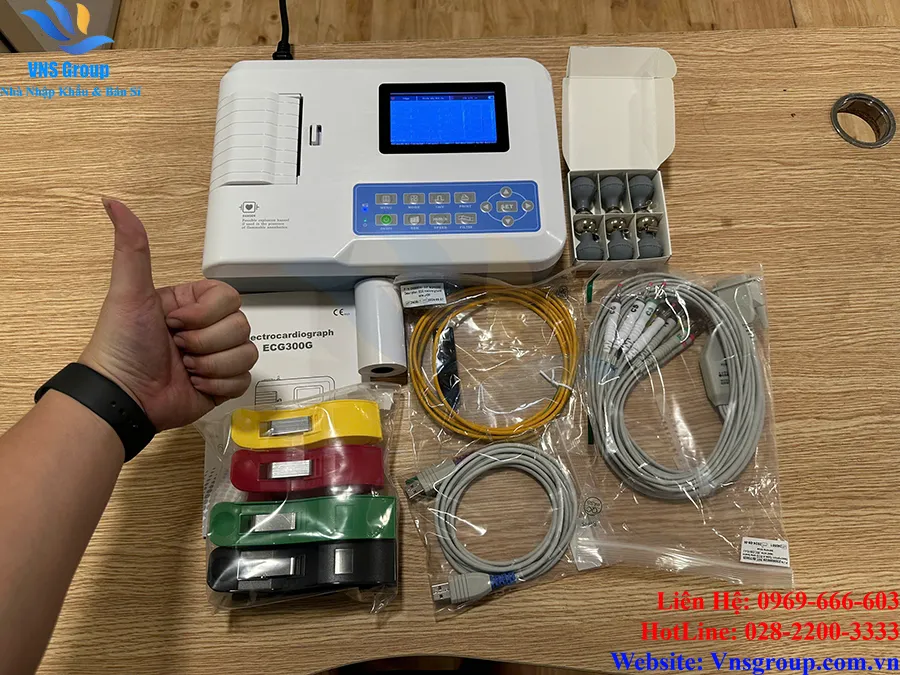

Cấu tạo cơ bản của máy điện tim
Một máy điện tim tiêu chuẩn thường gồm các bộ phận chính sau:
1. Điện cực (Electrodes)
Điện cực được gắn lên cơ thể bệnh nhân để thu nhận tín hiệu điện từ tim.
Trong điện tim 12 chuyển đạo thường có:
6 điện cực ngực
4 điện cực tay chân
Các điện cực này giúp ghi lại hoạt động điện của tim từ nhiều góc độ khác nhau.
2. Bộ khuếch đại tín hiệu
Tín hiệu điện sinh học từ tim rất nhỏ (chỉ vài millivolt) nên cần được khuếch đại trước khi xử lý và hiển thị.
3. Bộ xử lý tín hiệu
Sau khi khuếch đại, tín hiệu sẽ được:
Lọc nhiễu
Chuyển đổi sang dạng số
Phân tích nhịp tim
Bộ xử lý giúp tạo ra dạng sóng ECG chính xác.
4. Màn hình và máy in
Kết quả điện tim có thể:
Hiển thị trên màn hình
In trực tiếp ra giấy ECG
Giấy ECG có các ô vuông chuẩn để bác sĩ đo khoảng thời gian và biên độ sóng tim.
Nguyên lý hoạt động của máy điện tim
Tim hoạt động nhờ các xung điện sinh học phát ra từ hệ thống dẫn truyền của tim. Khi các xung điện này lan truyền qua cơ tim, chúng tạo ra dòng điện rất nhỏ trên bề mặt cơ thể.
Máy điện tim hoạt động theo nguyên lý gồm các bước sau:
Bước 1: Thu nhận tín hiệu điện từ tim
Các điện cực gắn trên cơ thể bệnh nhân sẽ ghi nhận tín hiệu điện sinh ra khi tim co bóp.
Bước 2: Truyền tín hiệu về máy
Các tín hiệu điện này được truyền qua dây dẫn đến máy điện tim.
Bước 3: Khuếch đại và lọc nhiễu
Do tín hiệu tim rất nhỏ nên máy sẽ:
Khuếch đại tín hiệu
Loại bỏ nhiễu từ môi trường (điện lưới, chuyển động cơ thể…)
Bước 4: Hiển thị dạng sóng điện tim
Sau khi xử lý, máy sẽ hiển thị tín hiệu dưới dạng đồ thị ECG gồm các sóng đặc trưng:
Sóng P – hoạt động điện của tâm nhĩ
Phức bộ QRS – hoạt động điện của tâm thất
Sóng T – quá trình tái cực của tâm thất
Các sóng này giúp bác sĩ đánh giá tình trạng hoạt động của tim.
Các loại máy điện tim phổ biến hiện nay
Trên thị trường hiện nay có nhiều loại máy điện tim khác nhau, phổ biến nhất gồm:
1. Máy điện tim 3 cần
Ghi 3 chuyển đạo cùng lúc
Thiết kế nhỏ gọn
Phù hợp phòng khám nhỏ
2. Máy điện tim 6 cần
Ghi 6 chuyển đạo đồng thời
Tốc độ in nhanh hơn
Phù hợp phòng khám đa khoa
3. Máy điện tim 12 cần
Ghi đầy đủ 12 chuyển đạo tiêu chuẩn
Cho kết quả chính xác và chi tiết hơn
Được sử dụng phổ biến tại bệnh viện
Khi nào cần sử dụng máy điện tim?
Bác sĩ thường chỉ định đo điện tim trong các trường hợp:
Đau ngực
Khó thở
Tim đập nhanh hoặc loạn nhịp
Chóng mặt, ngất
Kiểm tra sức khỏe tim mạch định kỳ
Theo dõi bệnh nhân tim mạch
Ngoài ra, điện tim cũng được sử dụng để theo dõi hiệu quả điều trị và đánh giá trước phẫu thuật.
Ưu điểm của máy điện tim
Máy điện tim được sử dụng rộng rãi nhờ nhiều ưu điểm:
Không xâm lấn
Thực hiện nhanh (chỉ vài phút)
Chi phí thấp
Cho kết quả chính xác
Hỗ trợ chẩn đoán nhiều bệnh tim mạch
Chính vì vậy, đây là một trong những xét nghiệm tim mạch cơ bản nhất hiện nay.
Kết luận
Máy điện tim là thiết bị y tế dùng để ghi lại hoạt động điện của tim, từ đó giúp bác sĩ phát hiện sớm nhiều bệnh lý tim mạch nguy hiểm.
Với nguyên lý thu nhận – khuếch đại – xử lý tín hiệu điện từ tim, máy điện tim tạo ra biểu đồ ECG giúp đánh giá chính xác nhịp tim và hoạt động của cơ tim.
Ngày nay, máy điện tim được ứng dụng rộng rãi tại bệnh viện, phòng khám và các cơ sở y tế, đóng vai trò quan trọng trong việc chẩn đoán và theo dõi bệnh tim mạch.
