– Trọng lượng máy chỉ hơn 2 tấn. Đầu trục chính BT, BBT, HSK, ISO nhỏ gọn và linh hoạt với hệ thống thay dao tự động ATC lên tới 24 dao.

– Tốc độ trục chính lên tới 40,000 vòng/phút, độ chính xác đạt tới 0.003mm

– Gia công vật liệu giòn và cứng với bầu kẹp BT, BBT, HKS và dao phay từ vật liệu carbide PCD thiết kế và chế tạo cùng thương hiệu, tương thích với máy và trục chính nhằm khai thác tối đa hiệu suất máy.

– Nhiệt gia công giảm tới 30%.

– Lực cắt giảm tới 50%.

– Tuổi thọ dao cải thiện từ 3~10 lần.

– Chất lượng bề mặt gia công tuyệt với, ảnh hưởng tới chất lượng bề mặt phụ giảm tới 40%.

– Cải thiện hiệu quả đáng kể so với máy gia công CNC truyền thống.

Máy gia công CNC bằng siêu âm của chúng tôi mang tới cho khách hàng đang có nhu cầu mua máy phay CNC gia công vật liệu giòn, chi tiết kích thước nhỏ từ than chì, gốm, graphite, thạch anh, siêu hợp kim giải pháp gia công hiệu suất cao, chính xác và chưa từng có tại Việt Nam.

Thông số kỹ thuật máy phay CNC siêu âm UHB-400

UHB 400 Specifications/thông số kỹ thuật máy phay CNC UHB 400
System/bộ điều khiển	HNC-818D
Work table/bàn làm việc	Dimension/kích thước	400X400 mm
	Max.Load/tải trọng tối đa	100 kg
Travels/hành trình	Max.Travel in X-/Y-/Z-axis	400x400x150 mm
FeedRate/bước tiến	Rapid Traverse in X-/Y-/Z-axis   Chạy không tải trục X/Y/Z m/phút	15/15/12 m/phút
Spindle/trục chính	Diameter/đường kính	ø80mm
	Power Rating/công suất	3.7kW
	Max.Speed/tốc độ tối đa vòng/phút	40,000 rpm
Magazine/ổ dao	Tool Capacity/số vị trí dao	12 Positions
	Tool Holder Spindle/chuẩn gá dao	ISO 20
	Tool Overhang/chiều dài dao	70mm
Accuracy/độ chính xác	Positioning Accuracy in X-/Y-/Z-axis   Sai số vị trí	0.005 mm
	Repeatability Accuracy in X-/Y-IZ-axis   Sai số lặp lại	0.003 mm
Power and Dimensions   /công suất và kích thước	PowerSupply/nguồn điện	3-phase AC, 380V/50Hz/18A
	Weight/trọng lượng	2,100kg
	Required Compressed Air Connection   Nguồn cấp khí nén	≥0.6 MPa
	Dimensions/Kích thước	1,450×1,750×1,960 mm

Đặc điểm nổi bật của máy phay CNC siêu âm do VNS Group cung cấp với công nghệ gia công bằng siêu âm

We take delivery test with professional Germany inspection equipment before shipment/

Máy gia công CNC của chúng tôi được đo kiểm trên máy đo chính xác của Đức trước khi xuất xưởng.

Our business expanded to all over the world, and our main market are North American, Latin American, East Europe, German, UK, South Asia, Southeast Asia, Taiwan, Middle East. Vietnam

Sản phẩm máy gia công CNC với công nghệ gia công siêu âm hiện đại đã được xuất khẩu tới các thị trường: Tây Âu, Đức, Châu Mỹ latinh, Bắc Mỹ, Đông Nam Á, Đài Loan, Trung Đông…

Tại Việt Nam, VNS GROUP là đối tác phân phối và cung cấp dịch vụ lắp đặt, hướng dẫn vận hành và bảo hành sản phẩm máy gia công CNC bằng siêu âm.

Ultrasonic precision machining center / Trung tâm gia công siêu âm 3 trục chính xác

Most economical 2 IN 1 precision machining center for Brittle & Metal processing
Trung tâm gia công CNC chính xác 2 trong 1 tiết kiệm nhất để gia công Kim loại & vật liệu giòn.

High precision and efficiency with ultrasonic technologies

Độ chính xác và hiệu suất cao với công nghệ gia công bằng siêu âm hàng đầu.

The most subminiature 5^th axis rotary table in the world avaiable for multi-side machining in one clamping

Bàn xoay trục thứ 5 hàng đầu thế giới cho ứng dụng gia công nhiều mặt chỉ với một lần kẹp.

Option single or dual ATC: 12/24 tools

Tùy chọn hệ thống thay dao tự động 1 hoặc 2 ổ dao: 12 hoặc 24 dao.

Significant tool life improvement

Cải thiện đáng kể tuổi thọ dụng cụ.

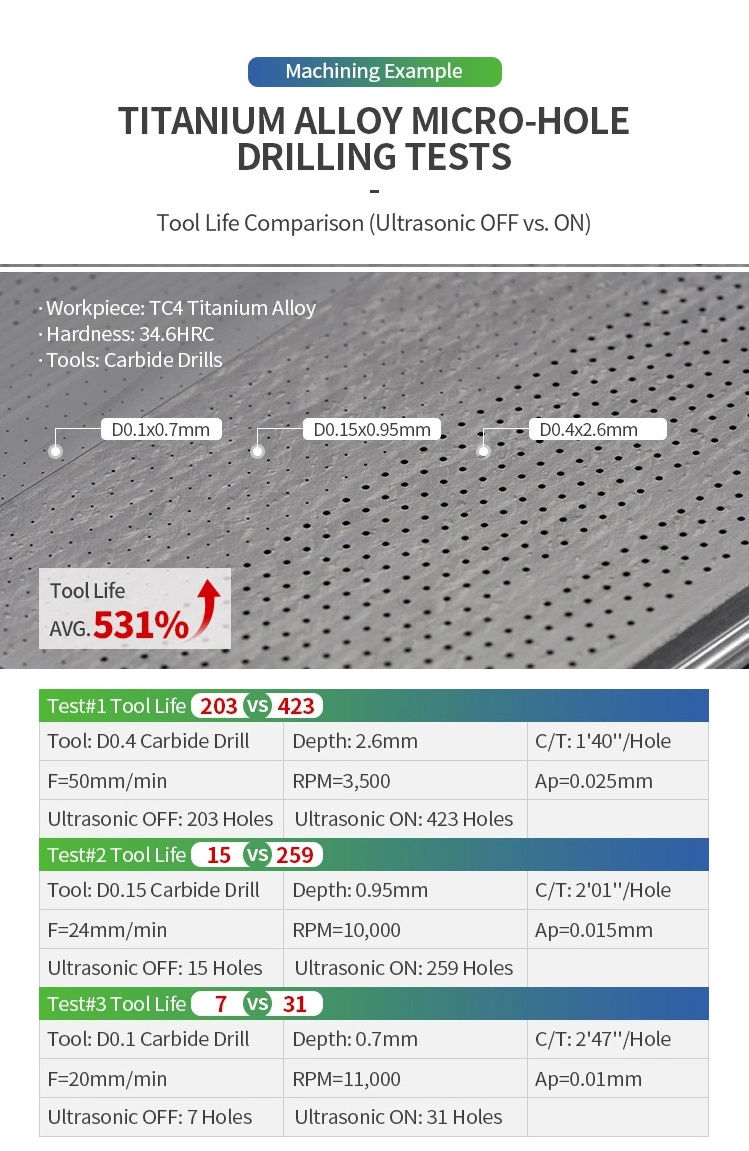

Ví dụ gia công bằng siêu âm trên máy phay CNC Ultrasonic của chúng tôi với vật liệu hợp kim Titanium

Ví dụ về gia công lỗ micro bằng siêu âm trên hợp kim Titanium, so sánh tuổi thọ dao (ở 2 chế độ bật và tắt siêu âm). Tuổi thọ dao tăng 531% nhờ công nghệ gia công siêu âm.

Điều kiện gia công siêu âm trên máy phay CNC:

Vật liệu: hợp kim titanium TC4

Độ cứng vật liệu: 34.6HRC

Mũi khoan từ vật liệu carbide

Khoan lỗ D0.4×2.6mm; D0.15×0.95mm, D0.1×0.7mm ở 2 chế độ gia công khoan sử dụng nguồn siêu âm và gia công truyền thống. Kết quả sau gia công được thống kê và so sánh tại bảng dưới đây đã thể hiện hiệu suất vượt trội của công nghệ gia công bằng siêu âm:

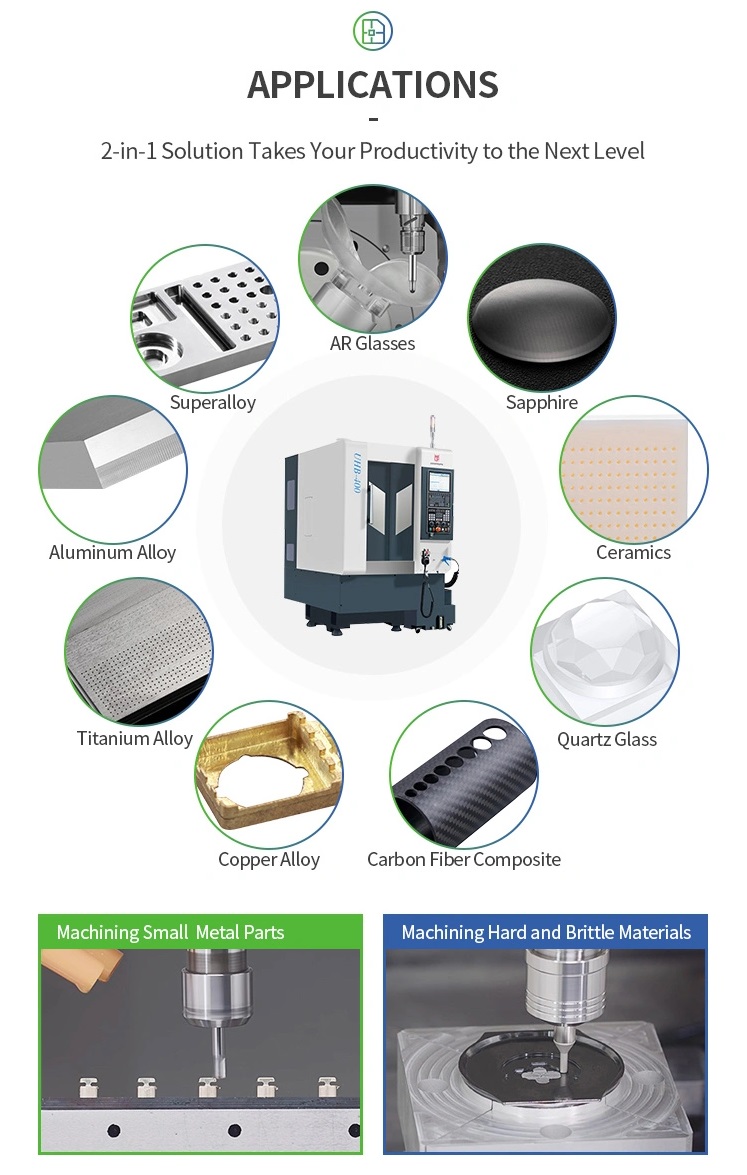

Ứng dụng gia công CNC bằng siêu âm với máy phay CNC siêu âm trên nhiều vật liệu khác nhau

• AR glasses / Kính AR
• Sapphire
• Ceramics / Gốm
• Quartz glass / Thạch anh
• Carbon Fiber composite / Vật liệu composite từ sợi carbon
• Copper alloy / Hợp kim đồng
• Aluminium alloy / Hợp kim nhôm
• Titanium alloy / Hợp kim titan
• Supper alloy / Siêu hợp kim
• Gia công chi tiết kim loại kích thước nhỏ và các chi tiết từ vật liệu cứng, giòn trên smart phone, smart watch…

Dễ dàng tích hợp bàn xoay trục thứ 4, thứ 5 cho gia công siêu âm tiện phay

Precise positioning and quick clamping in one step with optional Zero point clamping system / Định vị chính xác và kẹp nhanh trong một bước với hệ thống kẹp điểm Zero tùy chọn

Compatible with Siemens, Brother, Jingdiao, Fanuc, mitsubishi  CNC machine system /  Tương thích với hệ thống máy CNC Siemens, Brother, Jingdiao, Fanuc, Mitsubishi

Specially designed for UHB-400 for multi-sided machining in one-time clamping / Được thiết kế đặc biệt cho UHB-400 để gia công nhiều mặt trong chỉ một lần kẹp.

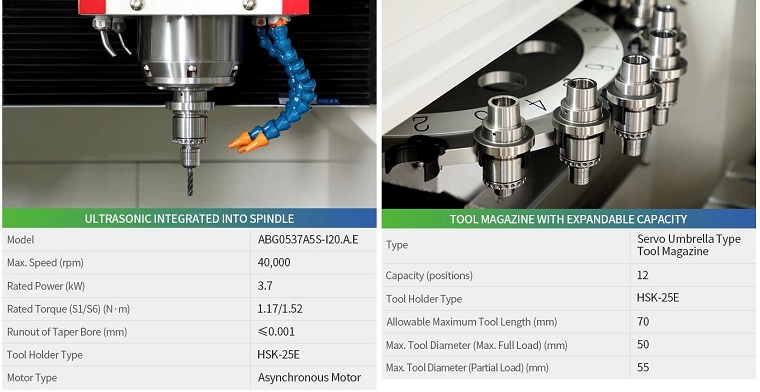

Công nghệ gia công siêu âm tích hợp trong trục chính máy gia công CNC

Model: ABG0537A5S-12.A.E

Max. Speed(rpm)/tốc độc tối đa: 40,000 (vòng/phút)

Rate power/công suất: 3.7 (kw)

Rate torque (S1/S6)/tỉ lệ moment xoắn: 1.17/1.52 N.m

Runout of taper bore /sai số lỗ taro côn: ≤ 0.001 mm

Tool holder type/ bầu kẹp dao: HSK-25E

Motor type/kiểu động cơ: Asynchronous motor/động cơ không đồng bộ

Ổ chứa dao với khả năng mở rộng cho gia công CNC siêu âm các sản phẩm phức tạp

Type/kiểu ổ chứa dao: Servo umbrella type tool magazine/ổ chứa dao dạng dù servo(dạng nấm, dạng đĩa)

Capcity positions/số vị trí: 12

Tool holder type/ bầu kẹp dao: HSK-25E

Allowable maximum tool length/chiều dài dao tối đa: 70mm

Max. tool diameter (max.full load)/đường kính dao tối đa khi đủ dao: 50mm

Max. tool diameter (partial load)/ đường kính dao tối đa khi không đủ dao: 55mm

Các thiết bị khác và nhiều tùy chọn khác nhau trên máy phay CNC siêu âm

Touch probe for tool setting/ đầu dò chạm cho cài đặt dao

High precision 3D probe/ đầu dò 3D chính xác cao (tùy chọn)

Spindle cooling system/hệ thống làm mát trục chính

subminiature 4^th/5^th axis / trục thứ 4, 5 (tùy chọn)

Coolant system/hệ thống làm mát gia công

Oil mist collector/làm mát bằng hệ thống lọc tách dầu (tùy chọn)

Precision screw guide/vít me dẫn hướng độ chính xác cao

Centrifugal filter system/hệ thống lọc ly tâm (tùy chọn)

HNC-918D system/bộ điều khiển HNC-918D

Dual tool magazine with 24 positions/ổ dao đôi với sức chứa 24 dao (tùy chọn)

Centralized automatic lubrication system/hệ thống bôi trơn tự động trung tâm

Laser tool checker with ultrasonic amplitude measurement/ Máy đo chiều dài dao bằng laser với phép đo biên độ siêu âm(cho bù dao tự động) (tùy chọn).
